ما هي المخرطة العمودية CNC ذات العمود الواحد؟ لماذا تعتبر أداة قوية لتصنيع قطع العمل الثقيلة؟

في الصناعة الحديثة، غالبًا ما تكون المخارط الأفقية التقليدية غير كافية عند مواجهة محاور توربينات الرياح الكبيرة، أو مجاري توربينات المياه، أو أقراص التروس العملاقة التي يبلغ قطرها عدة أمتار. في هذا الوقت، يتقدم "العملاق الصناعي" الشاهق إلى الأمام - CNC مخرطة عمودية ذات عمود واحد . إذن، ما هو بالضبط؟ وما هي المزايا الفريدة التي تجعلها قطعة أساسية لا غنى عنها من المعدات في تصنيع المعدات الثقيلة؟

1. ما هي المخرطة العمودية ذات العمود الواحد CNC؟

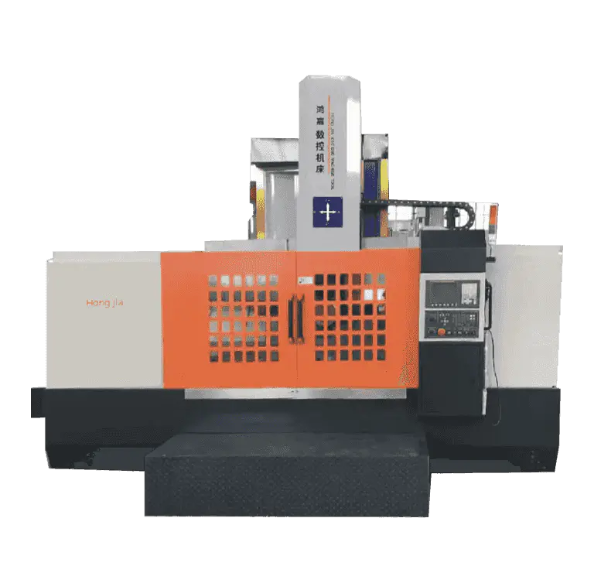

المخرطة العمودية ذات العمود الواحد CNC هي عبارة عن أداة آلية CNC ذات مغزل تم ترتيبه رأسيًا وطاولة عمل تدور في مستوى أفقي. إن هيكلها "ذو العمود الواحد"، مثل القنطرة العملاقة، مدمج بقوة مع القاعدة، مما يشكل الإطار الرئيسي للمعدات.

مكوناتها الأساسية تشمل: السرير والقاعدة: كأساس للآلة بأكملها، فهي عادة ما تكون مصنوعة من الحديد الزهر عالي القوة، الذي يتمتع بمقاومة ممتازة للصدمات وثبات، ويستخدم لدعم قطع العمل الضخمة.

طاولة العمل (سكة التوجيه الدائرية): تقع أعلى القاعدة، هذه المنصة الدوارة القوية، مدفوعة بالمكونات الهيدروليكية أو محرك مؤازر، يتم استخدامها لتثبيت وتدوير قطع العمل. هذا هو الفرق الأكثر وضوحا من المخرطة الأفقية.

عمود واحد: يقف بشكل مستقيم على جانب واحد من القاعدة، وهو هيكل الدعم الرئيسي لأداة الآلة وعادةً ما يدمج آلية ثقل الموازنة.

الشريحة المتقاطعة (المئزر): يتم تركيبها على العمود، ويمكن أن تتحرك عموديًا (المحور Z) على طول سكة توجيه العمود.

عمود الأداة: مثبت على الشريحة المتقاطعة، ويمكن أن يتحرك أفقيًا (المحور السيني) على طول العارضة العرضية. يسمح هذا الهيكل لعمود الأداة بالتحرك في كلا الاتجاهين X وZ، مما يتيح دوران السطح المعقد.

نظام CNC (CNC): "عقل" الأداة الآلية، حيث يتلقى تعليمات برنامج التشغيل ويتحكم بدقة في حركة كل محور، وسرعة المغزل، والتشغيل اللاحق للأداة.

2. مزايا لا يمكن الاستغناء عنها

تعمل فلسفة التصميم للمخرطة العمودية ذات العمود الواحد CNC على حل نقاط الألم الخاصة بتصنيع قطع العمل الكبيرة والثقيلة بشكل مثالي.

(1) الجاذبية كحليف، لقط مريحة ومستقرة

يتم وضع قطعة العمل بشكل مسطح على طاولة العمل الأفقية ويتم وضعها بشكل طبيعي حسب وزنها. هذا لا يبسط عملية التثبيت والمحاذاة فحسب، بل يوفر أيضًا ثباتًا ممتازًا، ويمنع بشكل فعال تشوه الانحناء الناتج عن وزنه ويضمن دقة المعالجة.

(2) يتفوق في تصنيع الأشياء الكبيرة

وهذه هي ساحة المعركة الرئيسية. إنها تقوم عادةً بمعالجة الأقراص والأكمام والحلقات التي يتراوح قطرها من متر واحد إلى أكثر من عشرة أمتار، مثل التروس الكبيرة والفلنجات ودوارات المحرك. تم تصميم هيكلها بطبيعتها لتحمل الوزن والحجم الهائلين.

(3) إزالة الرقائق بشكل سلس، وحماية الأدوات وقطع العمل

بسبب ترتيب المغزل العمودي، فإن رقائق الحديد الساخنة المتولدة أثناء القطع تسقط بشكل طبيعي على ناقل الرقاقة في الأسفل تحت الجاذبية، مما يمنعها من التشابك مع قطعة العمل أو الأداة. وهذا يحمي عمر الأداة، ويمنع رقائق الحديد من خدش سطح الآلة، ويحسن السلامة التشغيلية.

(4) صلابة عالية ودقة عالية

على الرغم من أن هيكل العمود الواحد ليس متماثلًا مثل هيكل العمود المزدوج، مع التصميم والتصنيع الهيكلي المعقول، إلا أنه لا يزال يتمتع بصلابة عالية للغاية ويمكنه تحمل القطع الثقيل. مع نظام CNC المتقدم، يمكنها تحقيق دقة تصنيع على مستوى الميكرون.

(5) بصمة صغيرة نسبيًا

بالمقارنة مع المخارط العمودية ذات العمود المزدوج مع نفس نطاق المعالجة، فإن المخارط العمودية ذات العمود الواحد لديها هيكل أكثر إحكاما وتستفيد بشكل أكثر كفاءة من مساحة المصنع.

3. مجالات التطبيق الرئيسية

المخارط العمودية ذات العمود الواحد CNC هي معدات "عمود فقري" في الآلات الثقيلة، والطاقة، والفضاء، وغيرها من المجالات.
معدات الطاقة: دوارات توربينات الطاقة الكهرومائية، ومكونات التوربينات البخارية، ومحاور توربينات الرياح والمغازل.
الآلات الثقيلة: بكرات الدرفلة الكبيرة، والتروس الكبيرة في آلات التعدين.
الفضاء الجوي: أغلفة المحرك ومكونات الصاروخ.
بناء السفن: رؤوس أسطوانات محركات الديزل الكبيرة، ومكونات المروحة.
الآلات العامة: الفلنجات الكبيرة المتنوعة، وإطارات القوالب، وأجسام المضخات، وأجسام الصمامات.

4. مقارنة موجزة مع المخارط العمودية ذات العمودين

عندما يزيد حجم قطعة العمل بشكل أكبر، أو عندما تكون المعالجة المتزامنة من كلا الجانبين مطلوبة، فإن المخرطة العمودية ذات العمودين تصبح خيارًا أفضل. إنه يتميز بإطار "قنطري" يمتد على طاولة العمل، مما يوفر صلابة أكبر وتناسقًا أفضل، ولكنه أيضًا يتميز بمساحة أكبر وتكلفة أعلى. يمكن رؤية المخرطة العمودية ذات العمود الواحد كنسخة محسنة من حيث الاقتصاد وكفاءة المساحة، مما يغطي احتياجات المعالجة لمعظم قطع العمل الثقيلة.
